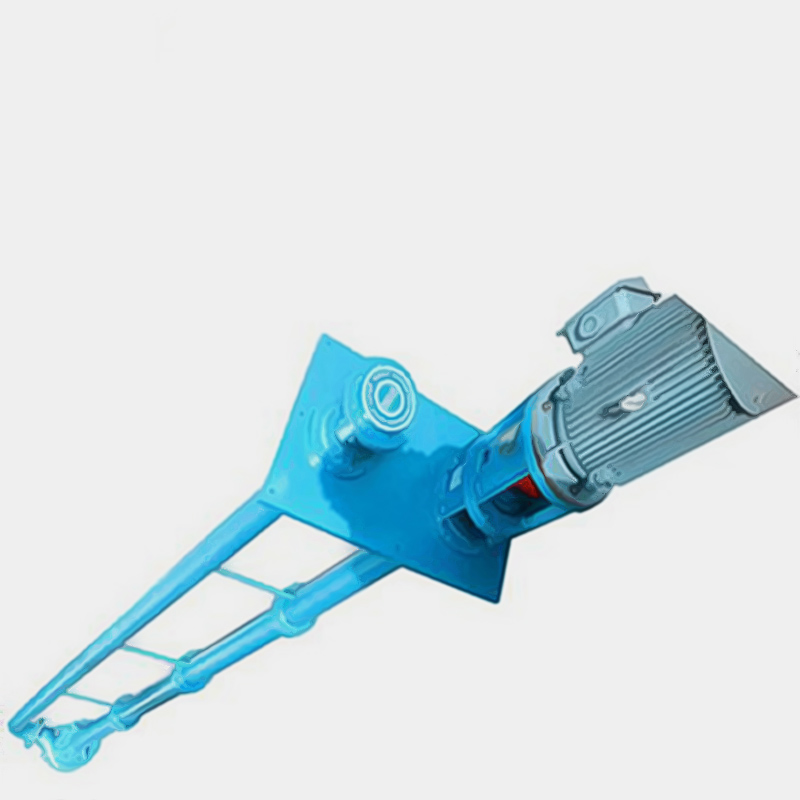

FYL長軸液下泵
FYL型長軸液下泵是一種立式離心泵，適用于化工﹑石油﹑電力﹑冶金﹑制藥﹑造紙﹑環保等多個行業部門，可用來進行對有腐蝕性液體，含有一定量固體顆粒液體的輸送。是我廠選用國內目前最優秀的水力模型設計而成,高效節能穩定是FYL液下泵最大的優點。
概述
FYL長軸液下泵特點
1、從電機向泵端看,泵為逆時針。
2、泵采用長軸結構,插入深度可達10米，軸聯接結構安全可靠，拆卸方便。
3、泵起動時葉輪浸沒在介質中,因而起動容易,不存在排氣抽空問題。
4、轉子部件可軸向調整,且采用多點支承,泵運轉平穩可靠，可采用加長吸入管,增加插入深度,充分利用自身吸程,轉子長度縮短,剛性增強,壽命延長,經濟合理。
5、滑動軸承可選用外冷卻潤滑或自冷卻潤滑。
6、出口法蘭為分半活動法蘭,便于連接。
7、配用低速電機,噪聲小,運行平穩,使用壽命長
應用范圍
FYL長軸液下泵性能參數：
流量(Q)可達2--500m3/h
揚程(H)可達5--100m
工作壓力(P)1.6MPa
工作溫度-20—+250℃

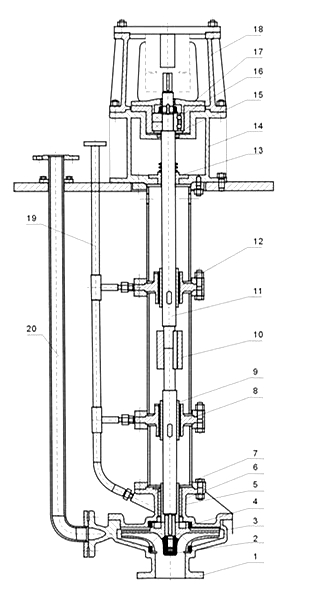

結構簡圖
型號意義
性能參數表
型號 | 泵額定轉速n=2900r/min | 泵額定轉速n=1450r/min | ||||
流量Q | 揚程H | 電機功率 | 流量Q | 揚程 | 電機功率 | |
25FYL-25 | 3.6 | 25 | 2.2 | 1.6 | 6 | 0.75 |
25FYL-41 | 3.6 | 41 | 4 | 1.6 | 10 | 1.5 |
25FYL-50 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 1.5 |
25FYL-80 | 3.2 | 80 | 11 | 1.6 | 20 | 2.2 |
40FYL-16 | 7.2 | 16 | 2.2 | 3.6 | 4 | 1.1 |
40FYL-26 | 7.2 | 26 | 3 | 3.6 | 5 | 1.1 |
40FYL-40 | 7.2 | 40 | 4 | 3.6 | 10 | 1.5 |
40FYL-50 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.5 |
40FYL-80 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
50FYL-25 | 14.4 | 25 | 4 | 7.2 | 6 | 1.5 |
50FYL-40 | 14.4 | 40 | 7.5 | 7.2 | 10 | 2.2 |
50FYL-50 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 2.2 |
50FYL-80 | 12.5 | 80 | 15 | 6.3 | 20 | 3 |
65FYL-25 | 28.8 | 25 | 5.5 | 14 | 6 | 1.5 |
65FYL-40 | 28.8 | 40 | 11 | 14 | 10 | 3 |
65FYL-50 | 25 | 50 | 11 | 12.5 | 12.5 | 3 |
65FYL-80 | 25 | 80 | 18.5 | 12.5 | 20 | 3 |
65FYL-125 | 25 | 125 | 30 | 12.5 | 32 | 5.5 |
80FYL-15 | 54 | 15 | 5.5 | 27 | 4 | 0.75 |
80FYL-24 | 54 | 24 | 11 | 27 | 6 | 1.1 |
80FYL-38 | 54 | 38 | 15 | 27 | 9 | 1.5 |
80FYL-50 | 50 | 50 | 22 | 25 | 12.5 | 2.2 |
80FYL-80 | 50 | 80 | 30 | 25 | 20 | 4 |
80FYL-125 | 50 | 125 | 45 | 25 | 32 | 7.5 |
100FYL-23 | 100 | 23 | 11 | 50 | 5 | 2.2 |
100FYL-37 | 100 | 37 | 15 | 50 | 9 | 3 |
100FYL-50 | 100 | 50 | 30 | 50 | 12.5 | 4 |
100FYL-80 | 100 | 80 | 45 | 50 | 20 | 7.5 |
100FYL-125 | 100 | 125 | 75 | 50 | 32 | 11 |
125FYL-50 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
125FYL-80 | 200 | 80 | 75 | 100 | 20 | 15 |
125FYL-125 | 200 | 125 | 132 | 100 | 32 | 18.5 |
150FYL-20 | 200 | 20 | 30 | |||
150FYL-32 | 200 | 32 | 45 | |||
150FYL-50 | 200 | 50 | 55 | |||
200FYL-20 | 400 | 20 | 45 | |||
200FYL-32 | 400 | 32 | 75 | |||
200FYL-50 | 400 | 50 | 90 | |||
適用范圍
主要用于化工廠、污水處理、煉油廠、煉鋼廠、發電廠、造紙、水泥廠、石油化工、紙漿及醫藥、食品、制糖等工業。中性或有腐蝕性、清潔或含有顆粒等其過流部件可以采用各種耐腐蝕材料，以及適應各種介質的需要。
故障原因與解決方案
長軸液下泵沖洗方式：
引入清潔的液體沖洗軸襯，保證了泵的安全運轉。FYL長軸液下泵對于不同的介質，有兩種方式可以選擇。 自沖洗：當泵送介質為清潔介質時，采用此方式進行沖洗。從泵出口法蘭引一管路，使沖洗液流向各個軸襯，潤滑了軸襯，帶走摩擦副產生的熱量，起到降溫的作用。 外沖洗：當泵送介質為內含較小顆粒的介質時，采用此方式進行沖洗。從外界接一管路，引入清潔的沖洗液沖洗各個軸襯，潤滑軸襯，帶走摩擦副產生的熱量，起到降溫的作用。同時，避免固體顆粒進入摩擦副中。
選型需要流量、揚程、轉速、功率、液下深度。另外最好告知介質酸堿度以及有無雜質,這樣可以選擇合適的材質和葉輪結構。
