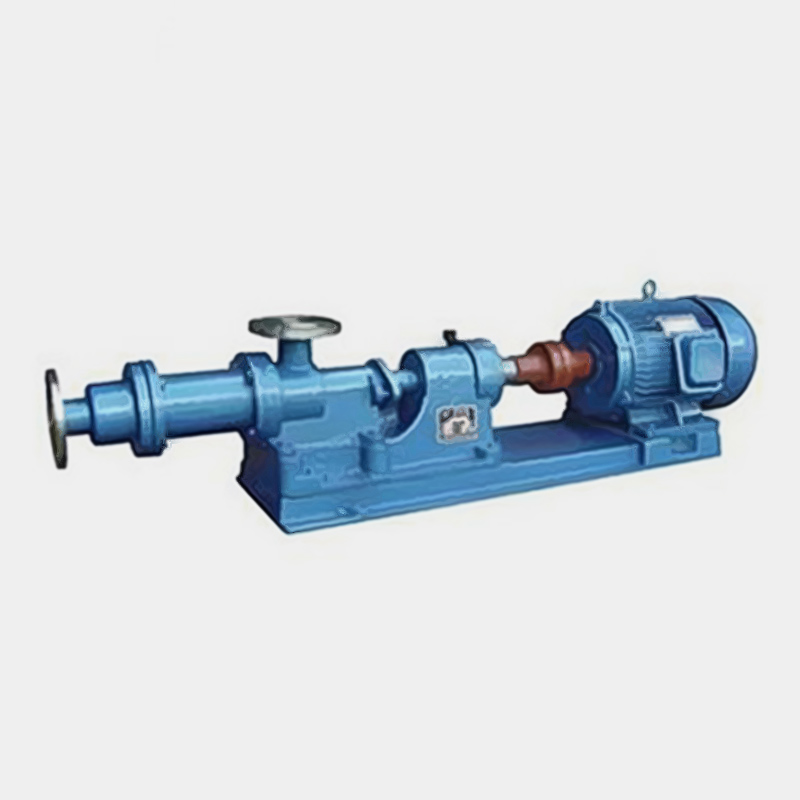

I-1B型螺桿泵(濃漿泵)
I-1B型濃漿泵是單螺桿式容積回轉泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使濃漿液沿螺旋槽由吸入口推移至排出口，實現泵的輸送功能。
概述
I-1B型濃漿泵產品特點:
1． 可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液。
2． 輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。
3． 排出壓力與轉速無關 ，低流量也可保持高的排出壓力。
4． 流量與轉速成正比，通過變速機構或調速電機可實現流量調節。
5． 自吸能力強，不用裝底閥可直接抽吸液體。
6． 泵可逆轉，液體流向由泵的旋轉方向來改變，適用于管道需反正向沖洗的場合。
7． 運轉平穩、振動、噪聲小。
8． 結構簡單、拆裝維修方便。
應用范圍
本泵廣泛就應用于化工、制藥、釀造、造紙、食品等單位。
結構簡圖
型號意義
性能參數表
| 型 號 | 理論流量 | 流量 | 揚程 | 吸程 | 進出口徑 | 轉速 | 配用電機 | 工作壓力 |
| QMPa | ( T/時) | （m） | （m） | （r/min） | （K/w） | （kg/cm2） | ||
| （m3/h） | ||||||||
| 老型I-1B1寸 | 1.8 | 1.1 | 30 | 2 | 25 | 960 | 2.2 | 3 |
| I-1B1寸 | 2.39 | 1.5 | 50 | 2 | 25 | 960 | 1.1 | 5 |
| 老型I-1B1.5寸 | 4.8 | 3 | 80 | 2 | 40 | 960 | 3 | 8 |
| I-1B1.5寸 | 5.2 | 3.2 | 80 | 3 | 40 | 960 | 2.2 | 8 |
| I-1B2寸 | 8.85 | 5.6 | 80 | 3 | 50 | 960 | 3 | 8 |
| I-1B2.5寸 | 10.6 | 6.5 | 60 | 3 | 65 | 960 | 3 | 6 |
| 老型I-1B3寸 | 15 | 10 | 60 | 3 | 75 | 960 | 7.5 | 6 |
| I-1B3寸 | 18.1 | 12 | 60 | 3 | 75 | 960 | 5.5 | 6 |
| I-1B4寸 | 24 | 16 | 60 | 3 | 100 | 960 | 7.5 | 6 |
| I-1B5寸 | 36 | 25 | 60 | 3 | 125 | 960 | 11 | 6 |
| 老型I-1B5寸 | 27 | 19 | 60 | 3 | 125 | 960 | 11 | 6 |
| I-1B6寸 | 38 | 30 | 60 | 3 | 150 | 960 | 15 | 6 |
適用范圍
I-1B型濃漿泵技術參數：
流量：1.5-38m3/h；
揚程：30-80m；
功率：1.1-15kw；
轉速：960r/min；
溫度：0-100℃；
口徑：25-150mm。
故障原因與解決方案
安裝與使用：
一、安裝說明
根據泵的總圖和說明書所提供的安裝尺寸澆注基礎和確定地腳螺栓的位置，一般情況下不宜改變進口方向。
基礎面應使用水平儀校平，待基礎的水泥凝固后將泵裝在基礎上。電機軸和泵軸的同軸度。兩軸線偏移不超過±0.2毫米。倘若其軸線不重合，就會(huì )產生振動使軸承發熱，甚至損壞泵。
泵的吸入和排出管道應有自己和支架，一般不允許泵體承受管路的重量，在泵處于倒罐工作時可以不裝底閥，但應在吸入管路上裝控制閥和過濾裝置，以防雜物吸入泵內。泵安裝在高于液面位置時，應在吸入管端裝底閥，底閥喉口面積應大于吸入管截面枳的百分之五十。
泵安裝前一定要徹底清除管路內的雜物，如：焊渣、金屬屑等，以免泵起動吋被吸入造成事故。
二、使用
起動：
1.準各必要的扳手和工具。
2.檢査機座.軸承和油腔無潤滑油、
3.檢査空心軸和軸密封程度是否適當.填料壓蓋不可將盤根壓得過緊.允許呈滴狀滲出
4.用手或管子鉗轉動眹軸器.注意泵體內有無異物碰權雜聲和卡死現象.如有應清除后方可開車
5.將料液注滿泵腔.切勿于摩擦運轉.以免損壞村套
6.全幵出液管的閘閥
7.開電動機。
停機：
1.關閉吸入管閥門。
2.關閉排出管閥門。
3.停止電機.
〔當泵處于長期停止工作0才.應將泵腔內料液放并用水或蒸汽沖洗。
運轉：
1.經常檢査泵和電機軸承溫升情況.最高溫度不應超過75℃。
2.及時補充潤滑油.保證軸承潤滑良好。
3.運轉過程中.如發現異常噪聲或過大振動應立即停機檢查.排除故障。
4.當流量顯著減少.說明橡膠村套已磨損.應更換新村套后再運轉。
