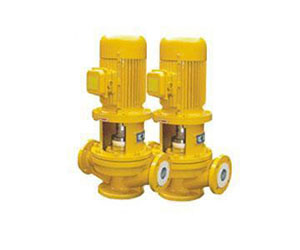

IGF型襯氟管道泵（氟塑料泵）

IGF型襯氟管道泵（氟塑料泵）是當今世界Z優秀的耐腐蝕材料，斯耐德泵業選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。

產品說明書下載離心泵系列實物圖產品安裝圖紙

下一個：沒有了上一個：ISGB便拆式管道離心泵

概述

IGF型襯氟管道泵（氟塑料泵）是當今世界Z優秀的耐腐蝕材料，江蘇斯耐德機械選用該材料生產的IGF型襯氟管道泵。配合國內優秀水力模型和采用IS型離心泵之性能參數，在一般立式泵的基礎上進行巧妙組合設計而成。該產品具有特強的耐腐蝕性能，可替代316L不銹鋼、鈦合金等貴金屬，而且高笑節能、噪音低、性能可靠等優點。

應用范圍

流量（Q）2.5-400m3/h
揚程（H）15-80m
工作壓力（P）2.5MPa

結構簡圖

型號意義

性能參數表

型號	流量m3/h	揚程m	配用功率kw	進出口徑	轉速r/min
IGF40-125	6.3	20	1.5	40	2900
IGF40-125A	5.6	16	1.5	40	2900
IGF40-160	6.3	32	2.2/3	40	2900
IGF40-160A	5.9	28	1.5/2.2	40	2900
IGF50-125	12.5	20	2.2	50	2900
IGF50-125A	11	16	2.2	50	2900
IGF50-160	12.5	32	2.2/3	50	2900
IGF50-160A	11.7	28	2.2/3	50	2900
IGF65-125	25	20	3/4	65	2900
IGF65-125A	22.3	16	3	65	2900
IGF65-160	25	32	4/5.5	65	2900
IGF65-160A	23.4	28	4/5.5	65	2900
IGF80-125	50	20	5.5/7.5	80	2900
IGF80-125A	45	16	5.5	80	2900
IGF80-160	50	32	7.5/11	80	2900
IGF80-160A	46.7	28	7.5/11	80	2900

適用范圍

故障原因與解決方案

設計特點：
（1）泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩可置于戶外使用。
（2）葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
（3）軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
（4）安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
（5）可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
（6）可根據管路布置的
要求采用泵的豎式和橫式安裝。
