概述

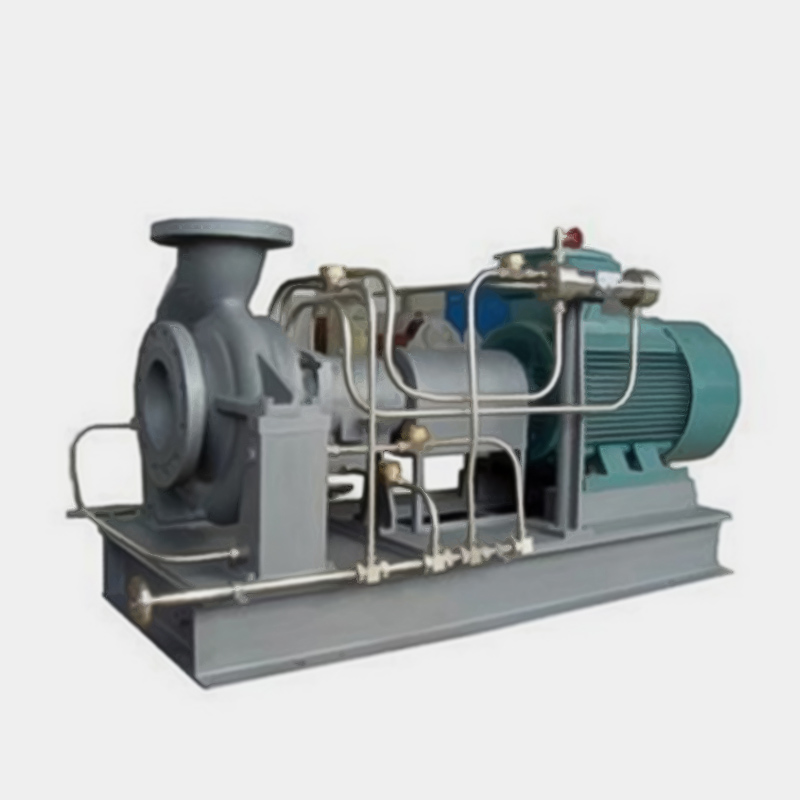

HPK型熱水循環泵是結合國外先進技術經改進設計的系列產品。其結構形式為臥式懸架、徑向剖分、后開門、中心線支撐的單級單吸蝸殼式離心泵。
·該系列泵在設計上充分考慮了高溫高壓狀態下泵的可靠性：
·在冷卻系統上，不僅泵蓋和懸架體設有各自冷卻腔，懸架體表面還帶有散熱片結構，冷卻效果好；
·軸承選用了圓柱滾子軸承和背靠背雙聯角接觸球軸承的搭配，采用甩油環稀油潤滑，承受載荷的能力顯著提高；
·泵主軸比普通懸臂泵提高一個規格，并且經過合理的熱處理工序，抗扭矩和轉子剛性更勝一籌；
·軸封采用單端面、平衡型形式的機械密封，也可采用軟填料密封，能適應各種條件下的密封要求；
·加長聯軸器結構可不必拆卸管路就能進行泵檢修維護，方便實用。
·HPK型熱水循環泵，泵為中心支撐，其轉子部件可以在不移動泵體情況下予以拆卸，由于設置了中間聯軸器，當拆卸泵時，電動機仍可固定在底盤上，這樣就縮短了泵重新裝配時所需的時間。
·軸封采用標準結構軟填料密封：用于熱水時，由填料壓蓋、填料環、夾金屬絲的填料組成，兩層填料之間裝有四層白色石棉填料。用于熱交換介質時，由填料壓蓋、填料環、夾金屬絲的填料組成，兩層填料之間裝有六層白色石棉填料。
·軸封機械密封用于熱水時，為平衡型單端面機械密封，終端有夾層冷卻。用于熱交換介質時，為非平衡型單端面機械密封，終端有夾層冷卻和冷卻裝置，350℃以下不需冷卻，超過350℃時需要冷卻。

應用范圍

HPK型系列熱水循環泵主要用于冶金、電站、輕紡、化工、采暖及余熱利用系統中的管路或封閉回路中的熱水循環或有機熱交換介質的輸送

結構簡圖

型號意義

性能參數表

適用范圍

 流量 Q=3.8～660m³/h   揚程 H=7～240m
  溫度 T熱水≤230℃      工作壓力 ≤4.0MPa；
  T傳熱介質≤400℃；

故障原因與解決方案
