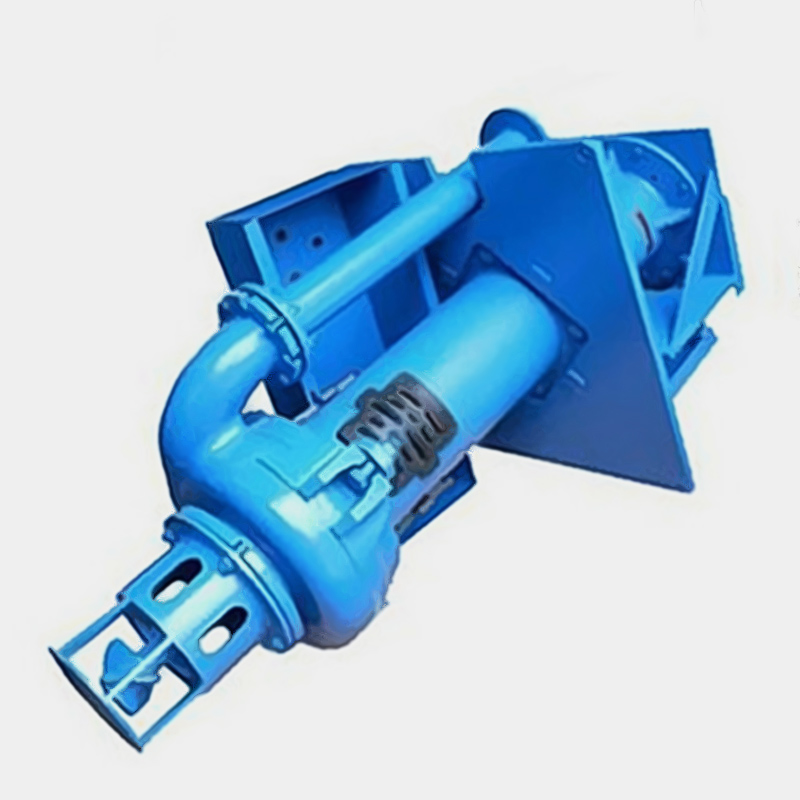

SP（R）液下渣漿泵
電機和泵同軸連接，是由泵體、泵頭、連接管路和控制裝置所構成，泵體包括屏蔽電機和離心泵，電機和離心泵同軸聯接，外部依吸液罩形成不可分離的整體：設計防爆標準為ExsdIIBT4，屬GA級設備，適于零區。
概述
SP液下渣漿泵是立式離心渣漿泵
流量：17-1267m3/h
揚程：4-40m，
電機功率：15-200KW
過流部件：耐磨耐腐蝕高鉻合金或橡膠、聚氨酯材料
輸送介質：含有固體顆粒的磨蝕性和腐蝕性漿體
使用方式：浸入液下，不需要任何軸封和軸封水，吸入量不足的工況能正常使用
應用范圍
泵與介質接觸的零部件，一般采用特殊材料制作，廣泛用于化工廠、制藥廠、工廠生產線、發電機組等易燃易爆介質輸送場所。
結構簡圖
型號意義
如：40PV-SP(SPR)
40：出口直徑40MM
PV：立式托架
SP:液下渣漿泵
SPR:液下襯膠
性能參數表
型號 | 吐出 口徑 mm |
轉速nr/min | 性能參數 |
配帶功率 Kw |
葉輪直徑 mm | ||
流量Q （m3/h） | 揚程H （m） | 效率η （%） | |||||
40PV-SP(R) | 40 | 1000-2000 | 17-43.2 | 4-28.5 | 40 | 15 | 188 |
65QV-SP(R) | 65 | 700-1500 | 18-114 | 5-31.5 | 60 | 30 | 280 |
100RV-SP(R) | 100 | 500-1200 | 54-289 | 5-36 | 62 | 75 | 370 |
150SV-SP(R) | 150 | 500-1000 | 108-479 | 8.5-40 | 52 | 110 | 450 |
200SV-SP(R) | 200 | 400-850 | 189-891 | 6.5-37 | 64 | 110 | 520 |
250TV-SP(R) | 250 | 400-750 | 261-1089 | 7-33.5 | 60 | 200 | 575 |
300TV-SP(R) | 300 | 350-700 | 188-1267 | 6-33 | 50 | 200 | 610 |
適用范圍
適用范圍：礦山、電力、冶金、煤炭、建材、化工
故障原因與解決方案
SP液下渣漿泵結構特點：
1.采用立式懸臂式、單泵殼結構。
2.單吸、半開式葉輪設計，采用高鉻合金或橡膠葉輪。
3.筒式軸承組件，選用高容量軸承設計，軸承采用脂潤滑。
4.可調節葉輪與護板之間的間隙，保證泵的高效運行。
5.無需任何軸封。
6.泵與驅動機可選用直聯傳動、三角帶傳動。
