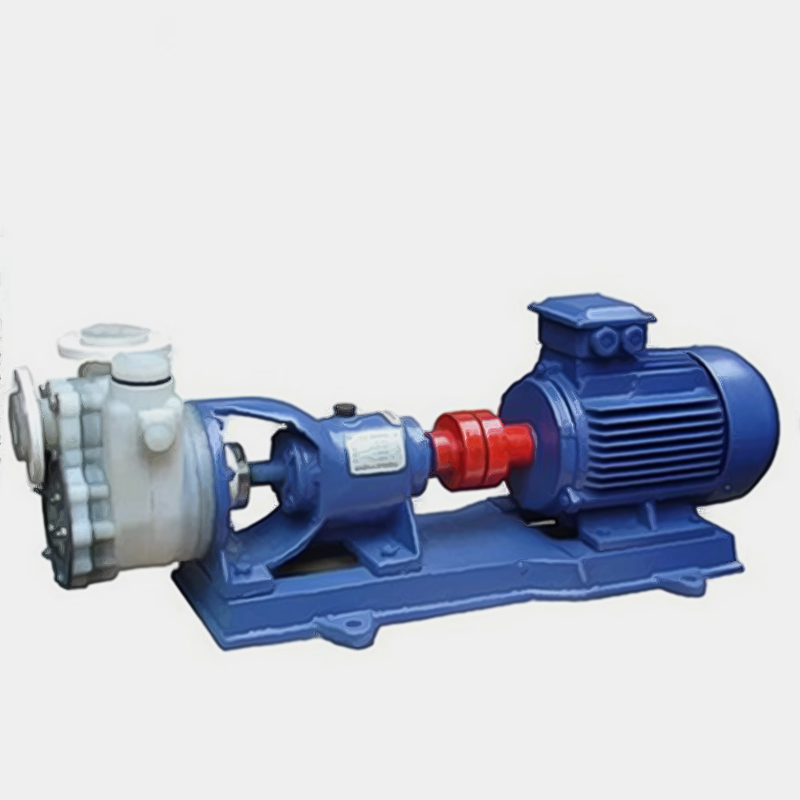

FZB氟合金耐腐蝕自吸泵
FZB系列氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。
概述
FZB系列氟塑料自吸泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯氟塑料，過流部件全部采用氟塑料合金制造，泵蓋、葉輪等均用金屬嵌件外包氟塑料整體燒結壓制而成，軸封采用外裝式先進的波紋管機械密封，靜環選用99.9%氧化鋁陶瓷（或氮化硅），動環采用四氟填充材料，其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固，以增強了泵的耐壓性。實際使用顯示，該自吸泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能?chē)栏窨煽?、拆卸檢修方便、使用壽命長等優點。
應用范圍
FZB氟塑料自吸泵的過流部件全部采用氟塑料制造，且又具有自吸功能，因此，FZB氟塑料自吸泵的用途極為廣泛，如：將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等。FZB自吸泵人性化的設計原理、卓越的工作性能，已成為越來越多的使用單位必不可少的泵設備之一。
結構簡圖
型號意義
性能參數表
| 型號 | 流量(m3/h) | 揚程 | 進口 | 出口 | 軸功率 | 電機功率 | 轉速(r/min) | 汽蝕余量 | 效率(%) | 自吸高度 | 自吸時間 |
| 40FZB-20L | 8 | 20 | 40 | 40 | 1.6 | 3 | 2900 | 2 | 42 | 3 | 180 |
| 40FZB-32L | 8 | 32 | 40 | 40 | 1.95 | 4 | 2900 | 2 | 48 | 3 | 150 |
| 50FZB-20L | 12 | 20 | 50 | 50 | 1.9 | 3 | 2900 | 2.5 | 42 | 3 | 180 |
| 50FZB-30L | 12 | 30 | 50 | 50 | 2.4 | 4 | 2900 | 2.5 | 52 | 3 | 150 |
| 65FZB-32L | 25 | 32 | 65 | 50 | 4.1 | 7.5 | 2900 | 3 | 55 | 3.5 | 200 |
| 80FZB-30L | 50 | 30 | 80 | 65 | 7.8 | 11 | 2900 | 3.5 | 58 | 4 | 150 |
適用范圍
1.泵經長途運輸到達使用現場，安裝前須檢查整機零件是否完好無損，緊固件應予緊固，檢查泵軸與電機軸的同心度，如有移位，應予校正。
2.安裝時要盡量減少吸入管路的水力損失，不得裝小于90°的彎頭，進口管路上90°的彎頭不要超過2個，泵進口應設濾網，防止大塊雜質進入泵內，保證泵能正常運轉，安裝時盡可能的減少進口管路長路（這樣會(huì )減少進口管路空氣，從而減少自吸時間，增加工作效率）。
3.進水管的連接螺栓一定要均力擰緊，密封一定要嚴密，絕對不能漏氣，盡量使用軟質的法蘭密封墊（如氟橡膠），否則會(huì )嚴重影響泵的自吸性能。
故障原因與解決方案
FZB系列氟塑料自吸泵最突出的特點就是具有自吸功能，可抽送低于泵安裝位置以下的液體，且性能穩定，操作簡單，只需在泵第一次使用前灌液后，第二次及以后使用則無需灌液，直接開機即可，自吸高度可根據介質密度在2至4米內確定，是替代體型笨重的液下泵的最佳選擇。該自吸泵采用目前最為先進的外裝式四氟波紋管機械密封，擁有多層保護，延長了機封使用壽命，對于輸送含雜質顆粒介質時，可配用無冷卻水單端面硬對硬（碳化硅對碳化硅）機械密封，所以用戶選型時需考慮到介質中的固體含量。
